ELYSION की विद्युत शक्ति tailgate की स्थापना

ध्यान दें

• इस निर्देश में सभी चित्र केवल संदर्भ के लिए हैं। चित्र और वस्तुएं थोड़ी अलग हो सकती हैं, लेकिन स्थापना विधि समान है।
• अपनी स्थापना को सुविधाजनक बनाने के लिए, कृपया स्थापना से पहले सावधानी से निर्देशों को पढ़ें। जब आप इसे इंस्टॉल करते हैं तो अपनी कार की सतह की सुरक्षा के लिए सावधानी बरतें, स्क्रैपिंग से बचें।
• कृपया नियमित रूप से जांच करें कि वाहन से जुड़े सभी फिटिंग ढीले हैं या नहीं। सुरक्षित उपयोग सुनिश्चित करने के लिए।

स्थापना कदम

यह देखने के लिए एक्सेसरीज़ सूची और सहायक उपकरण चार्ट देखें कि क्या सामान पूरा हो गया है, कार पूंछ दरवाजा स्थापना के पूरा होने के बाद, कृपया स्विच बटन को स्थापित करने के लिए पूंछ के दरवाजे को लंबे समय तक दबाएं, 3-5 सेकेंड में "बीप" में एक लंबी आवाज है। हैंडल ढीला होने दें और अंत दरवाजे दबाएं। दो "बीप" है, यानी, पूंछ द्वार पूरा हो गया है।

पूर्व-स्थापना भागों की तैयारी के लिए सुरक्षा सुरक्षा उपाय और उपकरण (सामान की पूर्णता की जांच करें), कार लोड करने से पहले, कार के पीछे के दरवाजे पर कपड़े की एक परत रखी जाती है। शरीर के स्क्रैपिंग को रोकें, उत्पाद निकालें और टूल इंस्टॉल करें।

1. काले कवर को नष्ट करने से पहले पेंच हटा दें

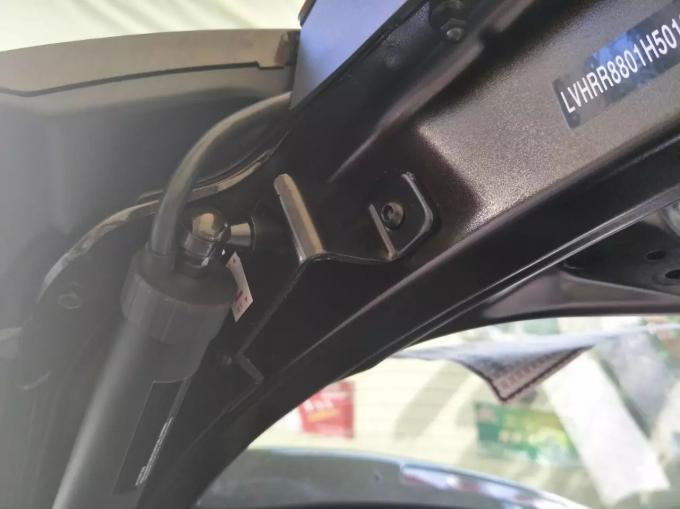

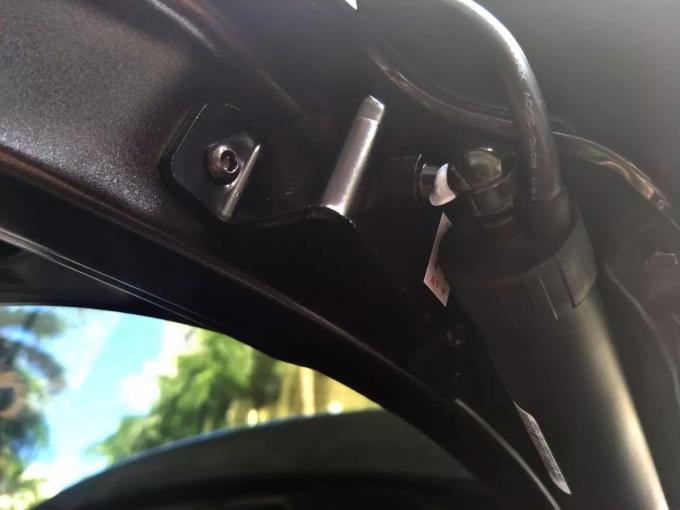

2. हमारी कंपनी के बाएं ऊपरी ब्रैकेट को स्थापित करें, एक कार स्क्रू के साथ फिक्स्ड

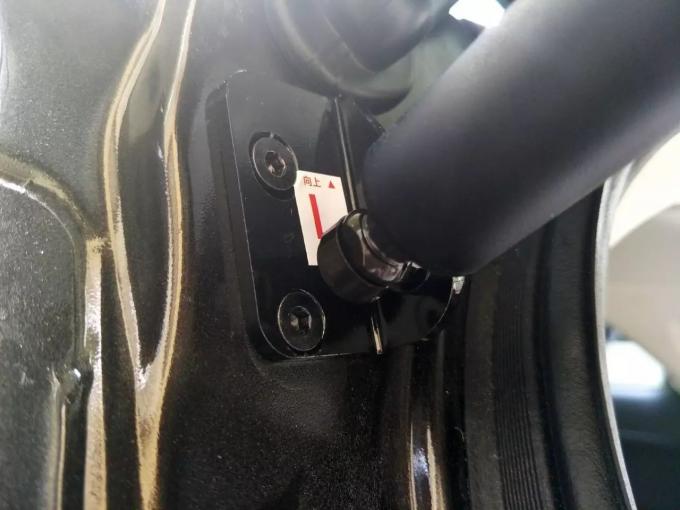

3. हमारे स्क्रू के साथ हमारी कंपनी के निचले बाएं समर्थन को स्थापित करें। बाएं ध्रुव को स्थापित करें, नोट: उत्पाद "एल" और "आर" से ढके हुए हैं। और तीर पहचान, "एल" बायां ब्रैकेट है, और "आर" सही ब्रैकेट है। स्थापना पर ऊपर जाएं

4. हमारी कंपनी के दाहिने ऊपरी ब्रैकेट को स्थापित करें, एक कार स्क्रू के साथ फिक्स्ड

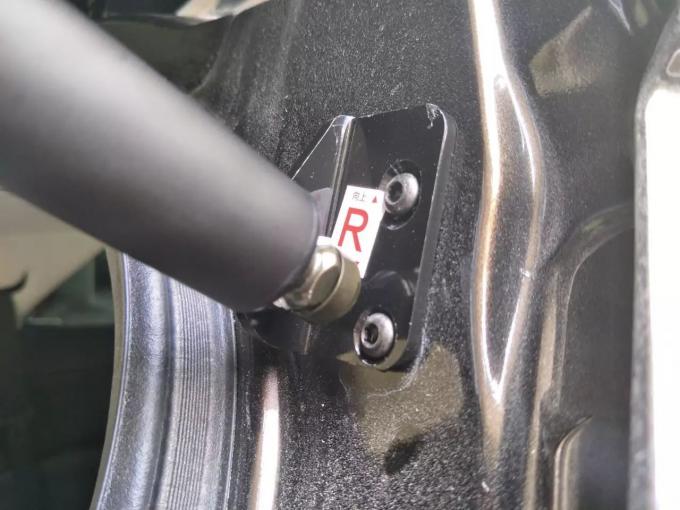

5. हमारी कंपनी के दाएं निचले ब्रैकेट को स्थापित करें, हमारे शिकंजा के साथ ठीक करें, हमारी कंपनी का दायां स्ट्रैट इंस्टॉल करें

6. पेंच निकालें और दीपक बोर्ड को हटा दें, होल्जर की रेखा के माध्यम से चला जाता है और अंत में यह दीपक बोर्ड पर वापस आ जाता है

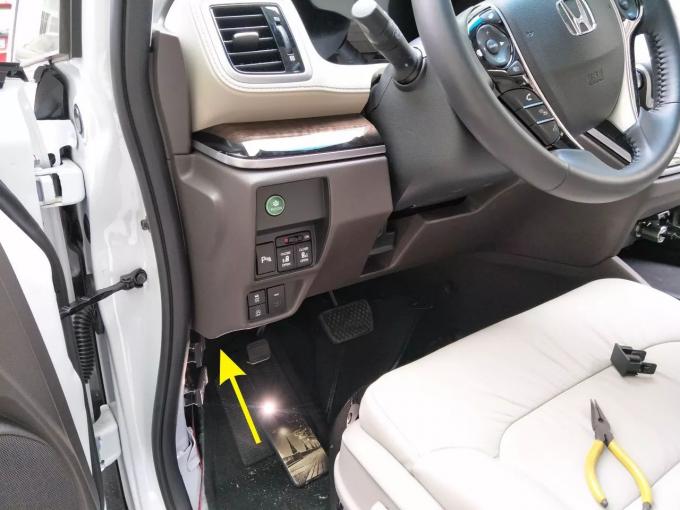

7. बिजली खोजने के लिए ट्रिम पैनल के नीचे मुख्य चालक

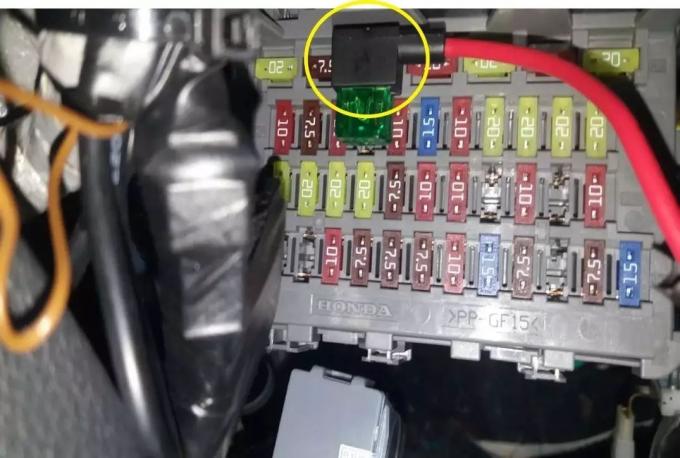

8. कार फ्यूज को खींचें , हमारी कंपनी की बिजली आपूर्ति में प्लग करें

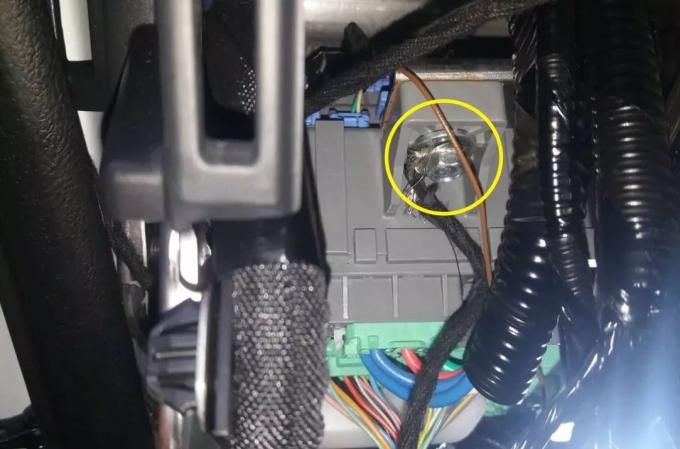

9. मुख्य ड्राइविंग पावर में ग्राउंडिंग स्क्रू खोजें , हमारी कंपनी की ग्राउंड लाइन से कनेक्ट करें

10. मुख्य चालक के नीचे से मूल प्लेट को दस्तक दें , हमारी कंपनी के सामने स्विच स्थापित करें

11. मुख्य चालक के ट्रिम पैनल को हटाएं और मूल कार की सफेद सॉकेट पाएं

12. फ्रंट स्विच आईएलएल लाइन ट्रांसपोज़न ग्रे लाइन से जुड़ा हुआ है, (बाएं से दाएं दूसरे छेद)

13. फ्रंट स्विच द्वारा फेंक दिया गया जमीन तार मुख्य ड्राइविंग ग्राउंड स्क्रू से जुड़ा हुआ है

14. दरवाजे के अंत में सीट खोजें , हमारे सामने फ्रंट स्विच के लिए दो स्विच हैं, बैंगनी के लिए एक और मध्यम काले रंग के लिए।

15. सीट को जगह में वापस रखो

16. पिछली ड्राइविंग स्थिति के बाएं पैर पर कवर निकालें और केंद्रीय नियंत्रण रेखा का पता लगाएं

17. हमारी पीली रेखा सीट की पीली रेखा से जुड़ा हुआ है। (बाएं से दाएं से पहले छेद की तीसरी पंक्ति तक)

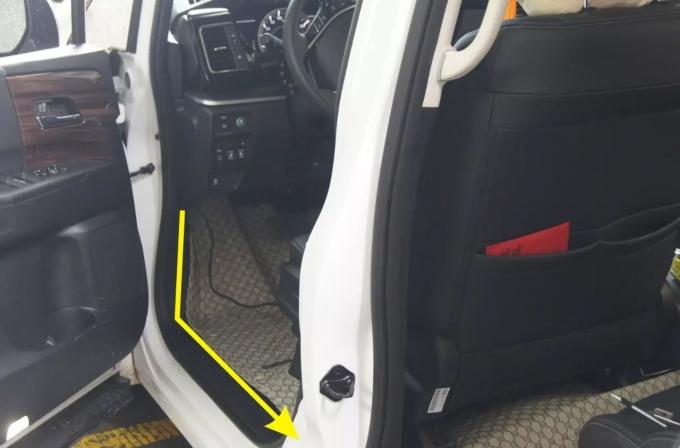

18. पावर लाइन को मुख्य चालक से पीले रंग की रेखा के साथ केंद्रीय नियंत्रण बॉक्स में ले जाया जाता है

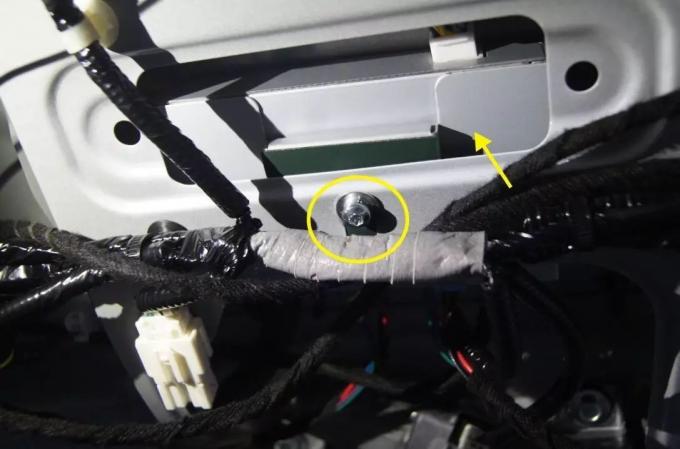

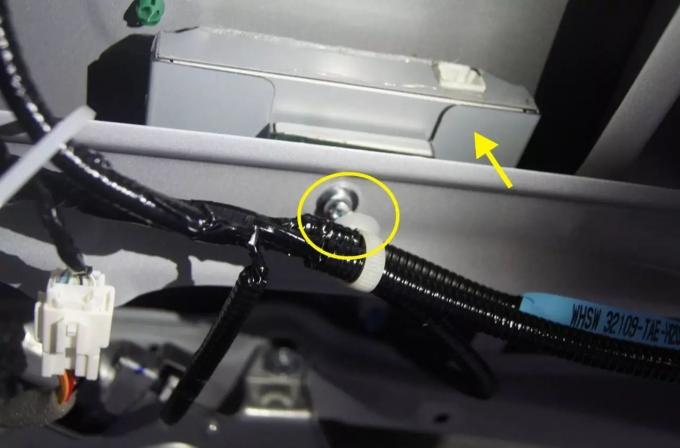

19. मूल पेंच निकालें, दरवाजा ताला हटाएं, हमारी कंपनी पर ऊपरी लॉक स्थापित करें और इसे मूल वाहन से पेंच करें

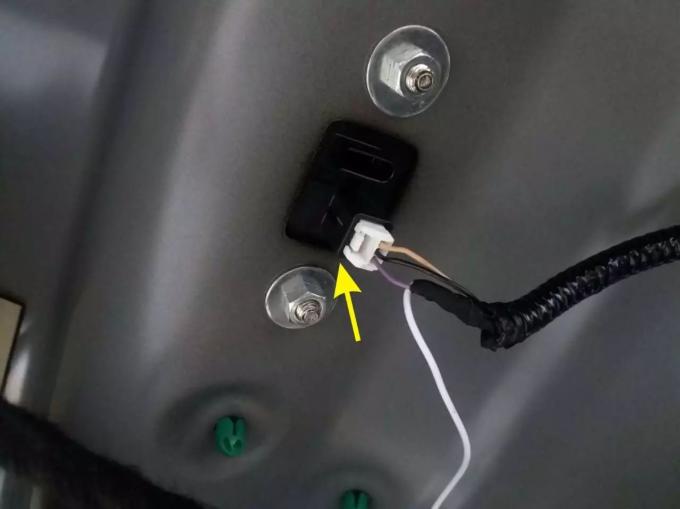

20. हमारे तीन कनेक्शन सॉकेट को प्लग करने के लिए, अंत दरवाजे लॉक पर सॉकेट खींचें

21. केंद्रीय नियंत्रण बॉक्स चित्र की स्थिति में स्थापित है, जो शिकंजा द्वारा तय किया गया है

22. होल्जर लाइन, पावर कॉर्ड और इलेक्ट्रिक प्लग रंग के अनुसार रंगीन हैं - प्लग करने योग्य नियंत्रण बॉक्स

23. स्थिति में केंद्रीय नियंत्रण बॉक्स स्थापित करें, एक पेंच के साथ पेंच

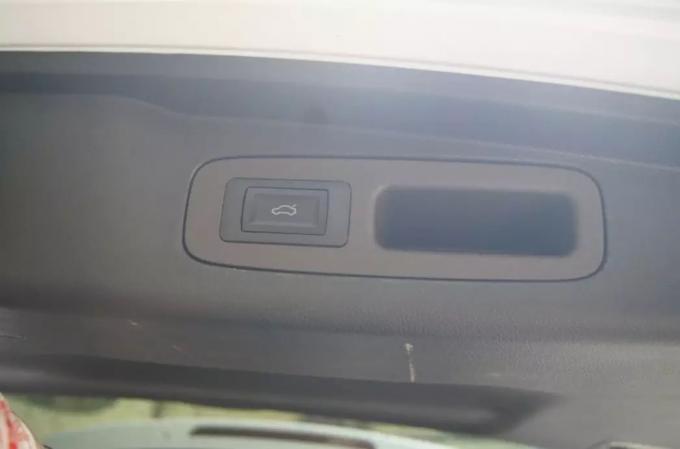

24. ट्रिम पैनल को पुनर्स्थापित करने के लिए चित्र में दिखाए गए स्थिति में tailgate स्विच स्थापित करें
